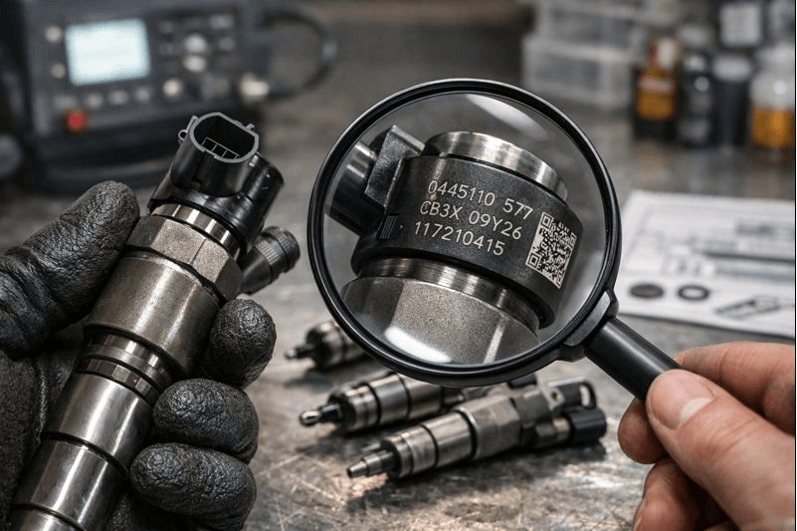

Что скрывает код на дизельной форсунке? Зачем нужен код форсунки и как его расшифровать

В современном дизельном двигателе, оснащенном системой Common Rail, каждая форсунка — это высокоточный электронный актуатор. Ее работа измеряется в тысячных долях секунды, а ошибка в количестве подаваемого топлива может составлять доли миллиграмма. Для обеспечения слаженной работы всех цилиндров и была внедрена система кодирования. Нанесенный на корпус буквенно-цифровой шифр — это не серийный номер, а уникальный цифровой паспорт, содержащий индивидуальные поправочные коэффициенты конкретного изделия. Понимание того, зачем кодировать форсунки и как правильно работать с их маркировкой, — ключевой навык для корректного ремонта, подбора и долговечной работы силового агрегата.

Что скрывает код на форсунке: как расшифровать маркировку для точного подбора и корректной адаптации

Содержание:

Признаки неисправности форсунок и роль кодирования в диагностике

Явные симптомы проблем с форсунками — троение, потеря мощности, черный дым и повышенный расход — хорошо известны. Но при работе с кодированными форсунками к ним добавляются специфические признаки, прямо указывающие на проблемы с идентификацией или адаптацией:

Жесткая работа двигателя и вибрации после замены или ремонта форсунок — если новые или отремонтированные форсунки установлены без процедуры прописки кода дизельных форсунок, блок управления (ЭБУ) продолжает управлять ими по старым, неактуальным калибровкам. Это приводит к рассогласованной работе и сильной тряске, особенно на холостом ходу.
Появление непостоянных ошибок по системе впрыска — ЭБУ, обнаружив несоответствие между ожидаемым и фактическим количеством впрыснутого топлива (по данным лямбда-зондов и датчиков давления), может зажигать лампу Check Engine, фиксируя ошибки по балансу цилиндров или корректировкам топливоподачи.
Нестабильный холостой ход и провалы при плавном наборе оборотов — непрописанные форсунки не позволяют ЭБУ точно синхронизировать впрыск, что проявляется в мелкой, но заметной неровности работы.
Снижение эффективности самоадаптации — современные ЭБУ обладают способностью постепенно подстраиваться под изменения. Но его возможности не безграничны. Если физические параметры форсунки (например, после замены распылителя) сильно ушли от старых значений, заложенных в старом коде, адаптационные коррективы могут выйти за допустимые пределы, что фиксируется ошибками.

Основные причины выхода из строя дизельных форсунок

Помимо классических причин (грязное топливо, износ, вода), для кодированных форсунок актуальна еще одна: некорректное программное обслуживание.

Игнорирование необходимости генерации нового кода после ремонта. Замена распылителя, плунжера или других изнашиваемых элементов изменяет гидравлические и временные характеристики форсунки. Старый код становится невалидным. Установка такой форсунки без нового кода — прямая дорога к рассогласованной работе.
Установка форсунок с неправильно считанным или поддельным кодом. Физически подходящая форсунка может иметь код, не соответствующий ее реальным параметрам (например, после кустарного ремонта). ЭБУ, доверяя коду, будет давать некорректные управляющие импульсы, что ведет к повышенному износу как самой форсунки, так и мотора.
Смешивание форсунок с кодами от разных производителей или технологических поколений. Установка на один двигатель, к примеру, двух форсунок Bosch с оригинальными кодами и двух форсунок Delphi с их кодами сделает невозможной их слаженную работу, так как алгоритмы расчета поправок в ЭБУ рассчитаны на однородный набор данных.

Как увеличить ресурс форсунок

Правильная работа с кодами — это профилактическая мера, продлевающая ресурс всей системы.

Обязательная проверка и генерация нового кода после любого ремонта форсунки. Качественный ремонт всегда завершается тестированием на стенде, который автоматически генерирует новый актуальный код на основе измеренных параметров. Это гарантия того, что форсунка будет управляться правильно.
Использование оригинальных кодов при замене комплектом. При покупке новых оригинальных форсунок каждый экземпляр имеет свой уникальный код на корпусе. Все эти коды необходимо поочередно внести в память ЭБУ. Никогда не используйте один код для всех форсунок.
Верификация кодов перед установкой. При покупке б/у или восстановленных форсунок стоит, по возможности, сверить физически считанный код с корпуса с тем, что записан в чипе форсунки (если он есть) с помощью диагностического оборудования. Это помогает выявить несоответствия.

Секреты механиков: расшифровка и практика работы с кодами

Особенности кодирования форсунок разных производителей имеют свою специфику, которую важно знать.

Расшифровка структуры кода.
Хотя полная расшифровка — коммерческая тайна производителя, общие принципы известны. Например, 16-значный код Delphi C2I или 20-значный C3I содержит в себе поправочные коэффициенты для нескольких ключевых точек рабочей карты: время отклика при разном давлении, количество впрыскиваемого топлива в контрольных точках. Код Bosch часто содержит информацию о заводской калибровке и классе производительности.
Что делать, если код стерт или нечитаем.
Если шильдик с кодом утерян, а на самой форсунке (например, Bosch) нет встроенного чипа с данными, ситуация сложная. Первый выход — считать код из памяти ЭБУ (если там сохранены старые данные). Второй, более правильный — отправить форсунку на стенд для повторного тестирования и генерации нового кода. Ни в коем случае нельзя вводить произвольные цифры или код с другой форсунки.
Адаптация vs. Кодирование.
Важно различать эти понятия. Кодирование форсунок (прописка кода) — это однократное внесение в ЭБУ их паспортных данных. Адаптация — это последующий процесс, в ходе которого ЭБУ в течение некоторого времени работы двигателя тонко настраивает параметры, учитывая реальные условия. Адаптация пройдет успешно только если изначально введены верные коды форсунок.
Работа с мультимарочным оборудованием.
Для сервиса, работающего с разными марками, целесообразно использовать универсальные стенды (например, на базе решений от Nova Ditex), способные тестировать и генерировать коды для форсунок Bosch, Delphi, Denso, VDO. Это избавляет от необходимости иметь несколько дорогостоящих фирменных стендов.

Зачем прописывать код для форсунок? Это вопрос эффективности и сохранения ресурса двигателя. Эта процедура обеспечивает прецизионную точность впрыска, которую невозможно достичь при работе со среднестатистическими калибровками. Игнорирование кодирования форсунок ведет к скрытому перерасходу топлива, повышенным нагрузкам на ЦПГ и преждевременному износу сажевого фильтра (DPF). Поэтому при любой манипуляции с топливной аппаратурой работа с кодами должна быть неотъемлемым и первостепенным этапом. Специалисты TRUCK DIESEL SERVICE обладают необходимым мультимарочным диагностическим и стендовым оборудованием для точного считывания, проверки и генерации корректных кодов для форсунок Common Rail любого производителя. Мы гарантируем физический ремонт и полную программную адаптацию узлов, обеспечивая слаженную работу всех цилиндров и возвращая двигателю заводские характеристики мощности, экономичности и экологичности.
