Регулировка угла опережения впрыска на механическом ТНВД: методы, признаки смещения и точная настройка

Содержание

Что такое УОП и почему это так важно

Угол опережения впрыска топлива в дизеле показывает, в какой момент относительно верхней мертвой точки поршня начинается подача топлива в цилиндр. В дизельном двигателе нет свечи зажигания, как в бензиновом моторе: топливо воспламеняется от горячего сжатого воздуха. Поэтому точность момента подачи особенно важна. Если впрыск начинается слишком рано или слишком поздно, двигатель теряет мощность, работает жестче, дымит, хуже запускается и быстрее изнашивается.

Чтобы понять, когда происходит впрыск топлива в дизельном двигателе, нужно представить рабочий такт сжатия. Поршень поднимается, воздух в цилиндре сжимается и нагревается, а форсунка получает порцию топлива в строго рассчитанный момент. Топливу нужно короткое время на распыл, смешивание с воздухом и самовоспламенение. Поэтому подача начинается не после достижения верхней мертвой точки, а немного раньше, чтобы основное сгорание пришлось на нужную фазу хода поршня.

На механическом ТНВД момент подачи задается положением насоса, привода, шестерен, муфты опережения и внутренних механизмов. На старых и простых дизелях регулировка часто выполняется поворотом корпуса насоса относительно двигателя. При правильной настройке мотор запускается увереннее, работает ровнее, меньше дымит и лучше тянет под нагрузкой.

Момент впрыска на дизеле связан не только с комфортом, но и с ресурсом. При слишком ранней подаче давление в цилиндре растет раньше, чем поршень готов принять рабочее усилие. Возникает жесткий звук, повышается нагрузка на поршни, вкладыши, шатунно-поршневую группу и головку блока. При слишком поздней подаче часть топлива сгорает уже тогда, когда поршень пошел вниз, из-за чего падает КПД, растет температура выхлопа и увеличивается расход.

Основные задачи правильной настройки можно представить описанным далее образом. Они важны для легковых дизелей, грузовой техники, спецтехники и агрегатов, которые работают в составе технопарка.

Обеспечить уверенный запуск холодного и прогретого двигателя.
Снизить жесткость работы и металлический стук.
Уменьшить дымность выхлопа.
Сохранить тягу на низких и средних оборотах.
Снизить расход топлива при штатной нагрузке.
Уменьшить перегрев и избыточную температуру выхлопных газов.
Защитить поршневую группу и элементы ГРМ от лишних ударных нагрузок.
Продлить срок службы форсунок и ТНВД.

Правильный УОП нельзя выставлять только по слуху, особенно если двигатель используется под нагрузкой. Слух помогает заметить грубую ошибку, но точная настройка требует меток, индикатора, контрольных данных производителя или диагностического оборудования. Для ремонта и обновления агрегатов заранее подбирают исправные элементы привода, прокладки, крепеж, фильтры, трубки, форсунки и детали ТНВД, потому что изношенные комплектующие мешают стабильной регулировке.

Как понять, что угол «уехал» и в какую сторону

Смещение момента подачи может произойти после снятия ТНВД, ремонта привода ГРМ, замены ремня или цепи, установки другого насоса, износа шестерен, ослабления крепежа, неправильной сборки или вмешательства без меток. Иногда проблема развивается постепенно из-за износа внутренних деталей насоса, муфты опережения, плунжерных пар и регуляторов.

Говоря о признаках раннего и позднего зажигания на дизеле, водители пытаются описать звук, дымность и поведение двигателя. Для первичной оценки важно различать, в какую сторону ушла настройка.

Если подача начинается раньше нормы, двигатель обычно работает грубо. Звук становится жестким, появляется звонкий дизельный стук, особенно на холодную или при резком нажатии на газ. Тяга может ухудшиться, а запуск не всегда становится лучше. При сильном опережении мотор кажется «злым», но фактически работает с повышенной ударной нагрузкой.

Фразу «раннее зажигание дизеля» часто используют для описания слишком раннего начала подачи топлива. Такая ситуация опасна тем, что давление сгорания начинает расти до оптимального положения поршня. Длительная работа в таком режиме может ускорить износ вкладышей, поршней, пальцев, шатунов и деталей головки блока.

Для раннего впрыска характерны перечисленные далее проявления. Они могут сочетаться с другими неисправностями, поэтому их нужно проверять комплексно.

Жесткий металлический звук работы двигателя.
Звонкий стук при наборе оборотов.
Повышенная вибрация на холодном моторе.
Снижение тяги под нагрузкой.
Перегрев при длительной работе.
Увеличение расхода топлива.
Более резкая реакция на педаль без реального прироста тяги.
Возможный светлый дым при сильном отклонении.

Ранний впрыск на дизеле нельзя считать способом улучшить мощность без последствий. Небольшое опережение иногда субъективно делает двигатель бодрее, но при чрезмерном смещении растет механическая нагрузка. Особенно опасно делать такую регулировку на изношенном моторе, где уже есть люфты, слабая компрессия, уставшие форсунки или проблемы с охлаждением.

Поздняя подача проявляется иначе. Двигатель может работать мягче, но при этом хуже разгоняться, дымить, греться и расходовать больше топлива. Топливо воспламеняется с задержкой, часть энергии уходит в выхлоп, а не в полезную работу. Из-за этого техника теряет тягу и хуже справляется с привычной нагрузкой.

Фразу «позднее зажигание дизеля» обычно используют, когда подача топлива начинается слишком поздно относительно нужного положения поршня. В этом режиме мотор может запускаться с трудом, особенно в холодную погоду, а после запуска работать вяло и дымно. При сильном запаздывании увеличивается температура отработавших газов, что вредно для выпускного тракта, турбины и клапанов.

Для позднего впрыска чаще характерны другие признаки. Их также нужно проверять вместе с состоянием топливной системы.

Трудный холодный запуск.
Белый или сероватый дым из выхлопа.
Вялая реакция на педаль газа.
Потеря мощности на средних оборотах.
Повышенный расход топлива.
Перегрев при движении под нагрузкой.
Мягкая, но нестабильная работа.
Неполное сгорание топлива и запах несгоревшей солярки.

Если симптомы противоречивые, не стоит сразу вращать ТНВД. Похожее поведение дают подсос воздуха, забитый фильтр, неисправные форсунки, слабая компрессия, неверные фазы ГРМ, износ насоса, плохое топливо и негерметичные трубки. Сначала нужно убедиться, что механическая часть двигателя исправна.

Инструментарий: что понадобится для точной настройки

Регулировка угла опережения впрыска топлива требует аккуратности, чистоты и инструмента, который позволяет не угадывать положение насоса, а выставлять его по контрольным значениям. На части механических ТНВД допускается настройка по меткам, но более точный способ связан с индикатором хода плунжера или другим измерительным оборудованием, предусмотренным для конкретного типа насоса.

Перед работой нужно подготовить не только ключи, но и расходники. Если крепеж насоса вытянут, прокладки потекли, трубки высокого давления повреждены, а топливный фильтр давно не менялся, точная настройка будет неполной. Мотор может временно заработать лучше, но причина нестабильности останется.

Для самостоятельной проверки и регулировки обычно требуется представленный в списке ниже набор. Точный перечень зависит от модели двигателя и типа ТНВД.

Техническая документация с контрольными значениями.
Набор рожковых, накидных и торцевых ключей.
Динамометрический ключ для обратной затяжки.
Индикатор часового типа с переходником для ТНВД.
Фиксаторы коленвала и распредвала, если они предусмотрены конструкцией.
Метки или маркер для фиксации исходного положения насоса.
Чистые заглушки для топливных трубок.
Безворсовая ветошь и очиститель.
Новый топливный фильтр, если старый загрязнен.
Прокладки и уплотнения, которые могут потребоваться при разборке.
Диагностический тахометр или оборудование для контроля оборотов.
Фонарик и зеркало для труднодоступных зон.

Настройка должна выполняться на исправном двигателе. Если мотор троит, форсунки льют, компрессия разная, ремень ГРМ установлен неверно или в топливной магистрали есть воздух, точная регулировка не даст стабильного результата. УОП выставляют после устранения базовых неисправностей, а не вместо ремонта.

TDS поставляет детали для двигателей, элементы топливной системы и запасные части для ремонта агрегатов технопарка. Перед регулировкой имеет смысл подготовить фильтры, уплотнения, трубки, крепеж, приводные элементы, комплектующие ТНВД и сопутствующие детали, чтобы работа не остановилась из-за мелкого расходника.

Конкретные методы регулировки

На вопрос о том, какой угол опережения впрыска топлива считается оптимальным, нельзя ответить одной универсальной цифрой для всех дизелей. Значение зависит от конструкции двигателя, типа ТНВД, оборотов, степени сжатия, форсунок, топлива и заводского регламента. Для одного мотора нормой будет одно положение плунжера или насоса, для другого — совсем другое. Поэтому ориентироваться нужно на технические данные производителя, а не на советы «поставить чуть раньше».

Самый простой метод — регулировка по меткам. Его используют, если двигатель и насос имеют штатные риски, а детали не подвергались серьезному износу или замене на несовместимые элементы. Перед ослаблением крепежа нужно отметить исходное положение насоса, чтобы можно было вернуться к нему при ошибке.

Общий порядок регулировки по меткам выглядит так. Его обязательно уточняют по конкретному двигателю.

Очистите область крепления ТНВД и привода.
Проверьте совпадение меток ГРМ.
Отметьте текущее положение корпуса насоса.
Ослабьте крепеж ТНВД без полного снятия.
Поверните корпус насоса на минимальную величину.
Затяните крепеж с контролем положения.
Запустите двигатель и оцените запуск, дымность и звук.
Проверьте поведение под нагрузкой.
При необходимости повторите регулировку малыми шагами.

Поворот корпуса насоса выполняют очень осторожно. Большое смещение за один раз может резко изменить работу двигателя. Обычно используют минимальные движения, потому что даже небольшой поворот заметно влияет на момент подачи. Направление изменения зависит от конструкции и направления вращения насоса, поэтому нельзя механически переносить правило с одного двигателя на другой.

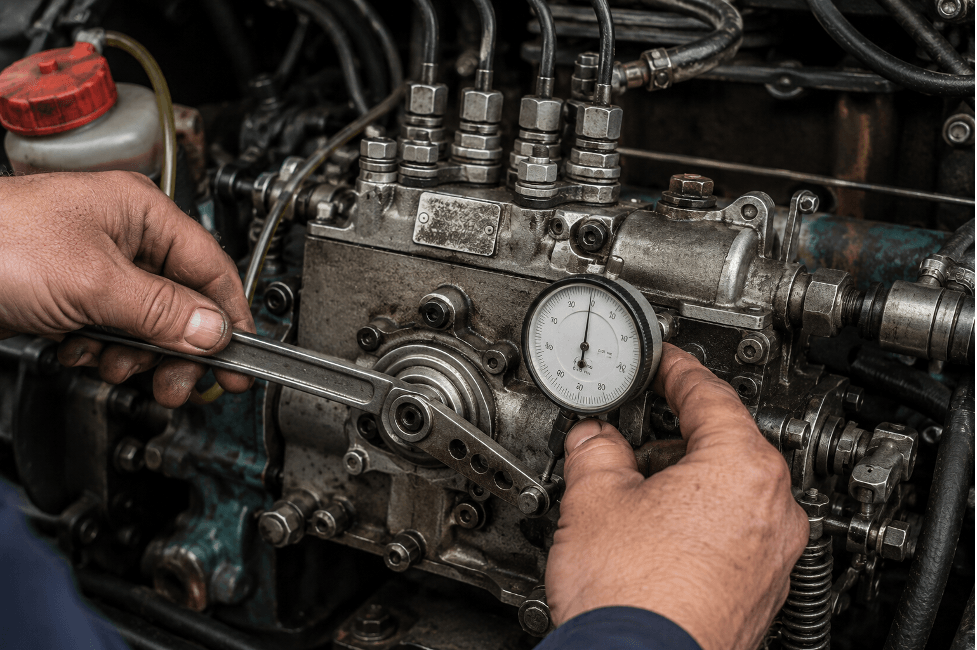

Более точный способ — выставление по индикатору хода плунжера. Он позволяет измерить положение внутреннего механизма ТНВД относительно верхней мертвой точки. Такой метод предпочтительнее для точной сборки после снятия насоса, ремонта двигателя или замены приводных элементов.

Процедура с индикатором требует внимательности. Общая логика выглядит следующим образом:

Установите коленвал в положение, указанное производителем.
Подключите индикатор к контрольному отверстию ТНВД через переходник.
Найдите базовое положение плунжера.
Поверните коленвал в нужном направлении по инструкции.
Снимите показание индикатора.
Сравните значение с заводским регламентом.
Ослабьте крепление насоса и скорректируйте положение.
Повторно проверьте ход плунжера.
Затяните крепеж по моменту.
Проверьте запуск и работу двигателя.

Угол опережения подачи топлива нельзя окончательно оценить только по холостому ходу. Двигатель может ровно работать на месте, но дымить или греться под нагрузкой. Поэтому после регулировки важны контрольная поездка, проверка тяги, температуры, дымности и стабильности оборотов.

Если двигатель оснащен механической или гидравлической муфтой опережения, простого поворота корпуса насоса может быть недостаточно. В этом случае статическая настройка выставляет базу, а дальнейшее изменение момента на разных оборотах зависит от исправности внутренних механизмов ТНВД.

Когда регулировка простым поворотом насоса не помогает

Опережение впрыска на дизеле может нарушаться не только из-за положения корпуса ТНВД. Если внутри насоса есть износ, заклинивание, загрязнение каналов или проблемы с давлением, поворот наружного корпуса даст ограниченный или временный эффект. На холостом ходу мотор может стать лучше, но в движении снова появятся дым, провалы и перегрев.

Одна из причин — неисправность механизма автоматического изменения момента. В некоторых насосах угол меняется в зависимости от оборотов и давления топлива внутри корпуса. Если редукционный клапан зависает, внутренний питающий насос работает нестабильно, фильтр ограничивает подачу или изношены детали муфты, фактический момент будет отличаться от расчетного.

Клапан регулировки угла опережения впрыска может влиять на работу системы, если конструкция ТНВД предусматривает такой элемент или похожий механизм управления давлением и смещением таймера. При загрязнении, зависании или износе двигатель может вести себя так, будто базовый УОП выставлен неверно. В такой ситуации обычная регулировка корпуса насоса не устраняет причину.

Есть несколько случаев, когда нужно искать неисправность глубже. Перед повторной регулировкой стоит проверить весь комплекс причин.

Метки ГРМ не совпадают после замены ремня или цепи.
Топливный фильтр забит и ограничивает подачу.
В магистраль попадает воздух.
Форсунки имеют неправильное давление открытия.
Распылители льют или дают грубый факел.
Плунжерная пара ТНВД изношена.
Муфта опережения заклинила или работает с задержкой.
Внутренний питающий насос ТНВД не создает нужное давление.
Редукционный клапан загрязнен или зависает.
Привод насоса имеет люфт.
Крепление насоса или шестерни ослаблено.
Топливо не соответствует сезону или загрязнено.

Если присутствуют такие признаки, регулировка может стать попыткой компенсировать неисправность. Например, владелец двигает насос раньше, чтобы улучшить запуск, но настоящая причина находится в слабой компрессии, изношенных плунжерах или негерметичных форсунках. Через некоторое время проблема возвращается, а двигатель продолжает работать в неоптимальном режиме.

Особенно важно проверять форсунки. Даже идеально выставленный ТНВД не даст правильного сгорания, если распылитель льет струей, давление открытия не соответствует норме или одна форсунка заметно отличается от остальных. В этом случае двигатель будет дымить, стучать и плохо тянуть, хотя базовый момент подачи выставлен правильно.

Чек-лист перед работой

Перед тем как приступать к настройке, нужно решить, действительно ли требуется вмешательство в УОП. Если двигатель недавно ремонтировали, снимали ТНВД, меняли ремень ГРМ, перебирали привод или ставили другой насос, проверка угла обязательна. Если же симптомы появились без разборки, сначала исключают типовые неисправности топливной системы, воздуха, компрессии и форсунок.

Регулировка угла опережения впрыска топлива должна выполняться только после базовой проверки двигателя. Чем больше неизвестных остается перед началом, тем выше риск уйти от причины в сторону бесконечных корректировок. На исправном моторе небольшое изменение положения насоса дает понятный результат, а на проблемном — симптомы могут меняться хаотично.

Перед работой полезно пройти контрольный список. Он помогает подготовить двигатель, инструмент и запчасти.

Проверьте технические данные именно для своего двигателя.
Убедитесь, что ремень или цепь ГРМ установлены по меткам.
Проверьте состояние топливного фильтра.
Исключите подсос воздуха в магистрали.
Осмотрите трубки высокого давления и обратку.
Проверьте форсунки, если есть дымность и неровная работа.
Убедитесь, что крепеж ТНВД не поврежден.
Очистите место регулировки от грязи.
Отметьте исходное положение насоса.
Подготовьте индикатор или другой точный инструмент.
Подберите прокладки, уплотнения и крепеж на случай разборки.
Проверьте качество и сезонность топлива.
Не регулируйте двигатель с явными механическими неисправностями.
Делайте корректировки малыми шагами.

После настройки важно не ограничиваться запуском на месте. Двигатель нужно проверить на разных режимах: холодный запуск, прогрев, холостой ход, резкое и плавное нажатие на газ, движение под нагрузкой, дымность и температура. Если после регулировки мотор стал тише, но потерял тягу и начал греться, это не успех, а признак позднего впрыска. Если он стал резче, звонче и жестче, возможно, подача ушла слишком рано.

Для техники, которая работает каждый день, правильный УОП — часть общей надежности. Точная настройка помогает снизить расход, уменьшить дымность и сохранить ресурс, но она не заменяет исправные форсунки, чистое топливо, хороший фильтр, герметичные трубки и рабочий ТНВД. ТДС (TDS) помогает подобрать детали для двигателей и запасные части для ремонта агрегатов технопарка: элементы топливной системы, фильтры, трубки, уплотнения, комплектующие насосов, форсунки и сопутствующие расходники. Правильно подобранные детали позволяют выполнить регулировку без лишних компромиссов и вернуть дизелю стабильную работу.
