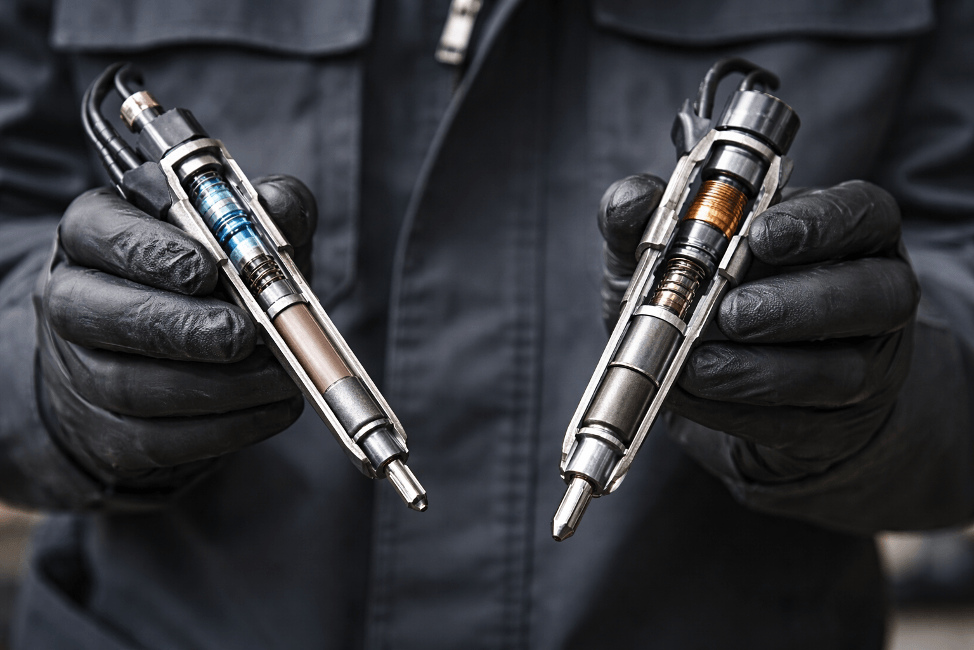

Пьезоэлектрические vs электромагнитные форсунки Common Rail: детальное сравнение технологий

Современный дизельный двигатель — это система, которая работает с филигранной точностью. Центральным звеном топливной аппаратуры, определяющим его эффективность, экономичность и экологичность, является система Common Rail. В этой системе колоссальную роль играет форсунка — конечный исполнительный механизм, отвечающий за впрыск топлива в цилиндр. От ее скорости и точности зависят мощность, расход и количество вредных выбросов. Именно для достижения максимальных показателей инженеры разработали и продолжают совершенствовать два принципиально разных способа управления форсункой: традиционный электромагнитный и более современный пьезоэлектрический.

Основная задача любой форсунки в системе Common Rail — моментально и точно, по команде от ЭБУ (электронного блока управления), открыться, чтобы под колоссальным давлением, создаваемым ТНВД, впрыснуть строго отмеренную порцию топлива, и так же моментально закрыться. Разница кроется в том, как именно приводится в движение управляющий клапан.

Сравнительный анализ: плюсы и минусы технологий

Электромагнитные форсунки — классика, которую довели до совершенства. Здесь используется классический электромагнит. При подаче электрического импульса от ЭБУ катушка создает магнитное поле, которое втягивает сердечник, механически воздействуя на клапан и открывая путь топливу к распылителю. Когда импульс прекращается, пружина возвращает клапан на место, прекращая впрыск. Bosch 0445110092 — одна из самых распространенных в мире электромагнитных форсунок (например, для двигателей Cummins ISF 2.8).

Плюсы:

• простота принципа действия и конструкция обеспечивают долгий срок службы (в среднем 200-300 тыс. км, а на коммерческом транспорте и более);
• эти форсунки лучше изучены, для них доступны ремкомплекты, а диагностика и регулировка часто проще;
• как новые, так и восстановленные, они существенно дешевле пьезоаналогов.

Минусы:

• несмотря на прогресс, физические свойства электромагнита накладывают предел на скорость срабатывания, что теоретически ограничивает потенциал для сверхточных впрысков;
• инерционность механических элементов может незначительно влиять на стабильность характеристик на протяжении всего срока службы.

Пьезоэлектрические форсунки — это качественный технологический скачок. В основе лежит пьезоэлемент — керамическая пластина, которая обладает уникальным свойством: при подаче на нее напряжения она практически мгновенно (за микросекунды) изменяет свою геометрию (расширяется). Siemens 5WS40252 — классический пример пьезофорсунки для современных двигателей VAG, Ford, Volvo.

Плюсы:

• время отклика пьезофорсунок примерно в 3-4 раза меньше, чем у электромагнитных аналогов;
• меньший расход топлива за счет идеально рассчитанных микродоз топлива на каждом этапе впрыска;
• отсутствие движущихся частей в приводе обеспечивает стабильность параметров от цикла к циклу.

Минусы:

• сами форсунки дороже, а их восстановление требует высокоточного оборудования и квалификации;
• микроскопические каналы и сверхточные зазоры критичны к малейшим примесям в топливе — форсунки с пьезоуправлением быстрее изнашивают распылитель при плохом топливе;
• обязательно использование качественных фильтров и своевременного обслуживания топливной системы.

Как отличить внешне пьезо от электромагнитной форсунки?

Визуальная идентификация обычно не вызывает сложностей:

• Электрический разъем — это самый главный признак. Электромагнитные форсунки чаще всего имеют простые двухконтактные разъемы (реже — четырехконтактные у более поздних моделей). Например, Delphi 28229873 — типичный представитель электромагнитных форсунок Delphi для легковых и легких коммерческих автомобилей. Пьезофорсунки оснащены более массивным, широким разъемом с большим количеством контактов (обычно от 4 до 10), так как для управления пьезоэлементом требуется более сложный сигнал. Это можно увидеть на примере Siemens A2C59511610 — популярной пьезофорсунки, используемой в ряде моделей европейских автомобилей.
• Гидравлические линии — у многих пьезофорсунок (особенно ранних поколений) можно увидеть тонкую коннектор линию питания высокого давления, идущую от топливной рампы к корпусу форсунки. У современных электромагнитных форсунок топливо подается напрямую через рампу в корпус.
• Маркировка — на корпусе всегда указан номер детали, по которому можно однозначно определить тип.

Можно ли заменить одну технологию на другую?

Абсолютно нет. Это взаимно несовместимые технологии. Они различаются принципом действия (пьезо / электромагнит), конструктивно (разный корпус, способ подвода топлива), управляющими сигналами от ЭБУ.

Какая форсунка лучше: итоговый вердикт

Однозначного ответа «какая лучше» не существует. Все зависит от контекста.

• Для автовладельца, ценящего надежность, долговечность и умеренную стоимость владения, особенно на пробегах от 200 тыс. км, оптимальным выбором часто становятся современные форсунки с электромагнитным управлением последних поколений (например, форсунки с гидравлически сбалансированным клапаном). Они достигли выдающихся показателей точности и уже не уступают пьезо в реальной экономии, при этом сохраняя преимущество в ресурсе. Cummins 4902921 — электромагнитная форсунка для тяжелой техники.
• Пьезоэлектрическая технология — это пик инженерной мысли, максимальная эффективность и экологичность «здесь и сейчас». Ее выбор оправдан, когда эти параметры в приоритете, а владелец готов строго следить за качеством топлива и обслуживанием. Но, как показала практика, для массового автомобиля сложность и стоимость владения перевесили преимущества, из-за чего многие автопроизводители фактически свернули развитие этого направления в пользу совершенствования электромагнитных решений. Но на рынке остаются достойные модели, например: Delphi 28232251 — пьезоэлектрическая форсунка, часто встречается на коммерческом транспорте и Bosch 0445110502 — пьезофорсунка Bosch для систем Common Rail последних поколений.

Если у вас возникли вопросы по диагностике, ремонту или подбору форсунок для вашего двигателя, специалисты компании TDS всегда готовы предоставить профессиональную консультацию, используя современное диагностическое оборудование и многолетний опыт работы с топливными системами Common Rail любого поколения.
